搅拌设备机架的设计与选型
2024年07月09日 |
阅读次数：763搅拌设备机架的设计与选型
机架是立式搅拌设备传动装置的一个重要必不可少的部件，通常机架内会有足够大的空间用来容纳联轴器、轴封装置等部件、并保证安装操作所需要的空间。机架的下端基本都是采用螺栓与安装底盖连接，机架的公称直径应等于或小于安装底盖的公称直径。
一、机架设计的基本要求和选材
01
设计要求
● 具备足够的强度和刚度；
● 形状简单，便于制造；
● 便于在机架上安装附件；
● 高速机器的机架零件还应满足振动稳定性的要求；
● 特殊需求的工况场合，有些机架还需具备一定的耐磨性。
02
选材要求

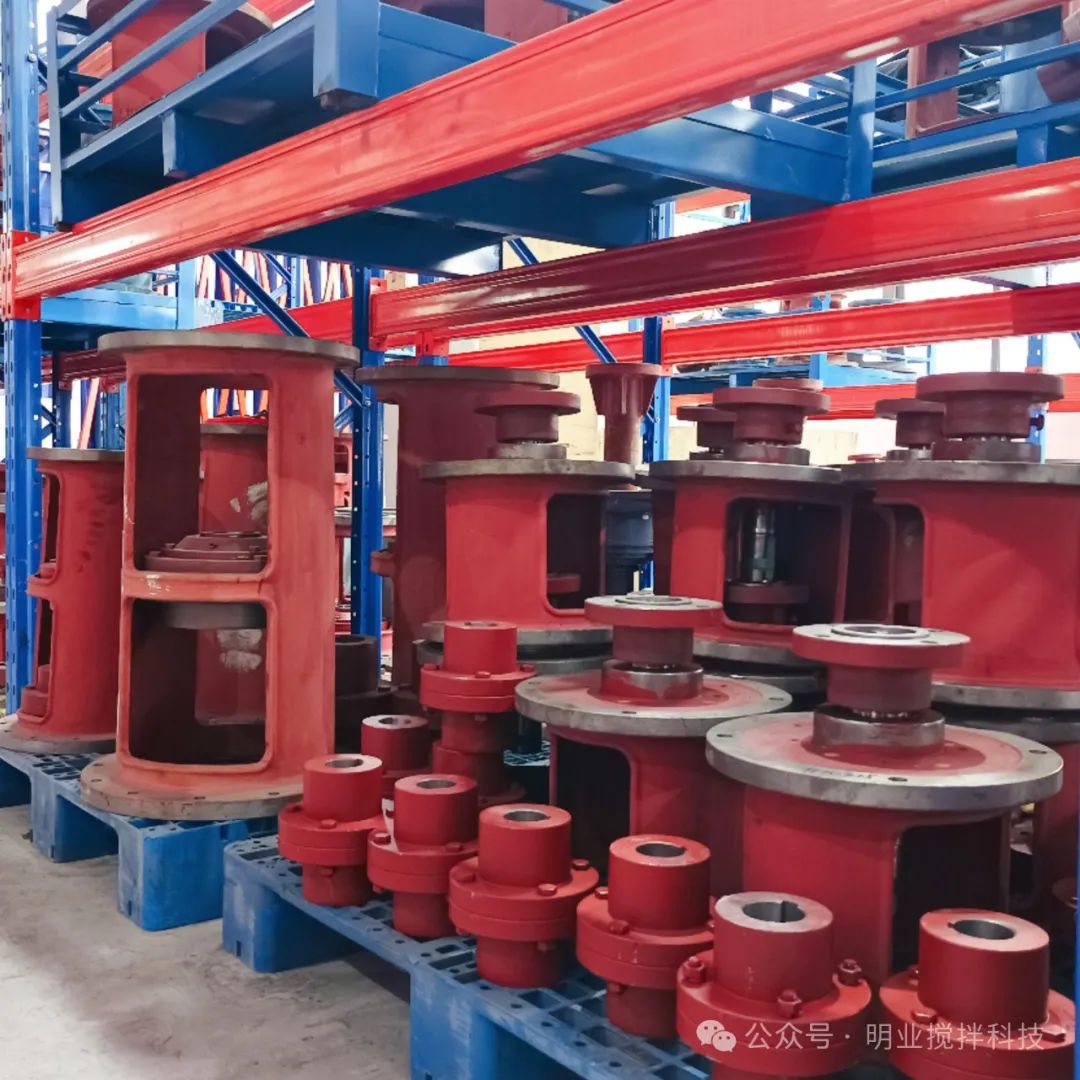

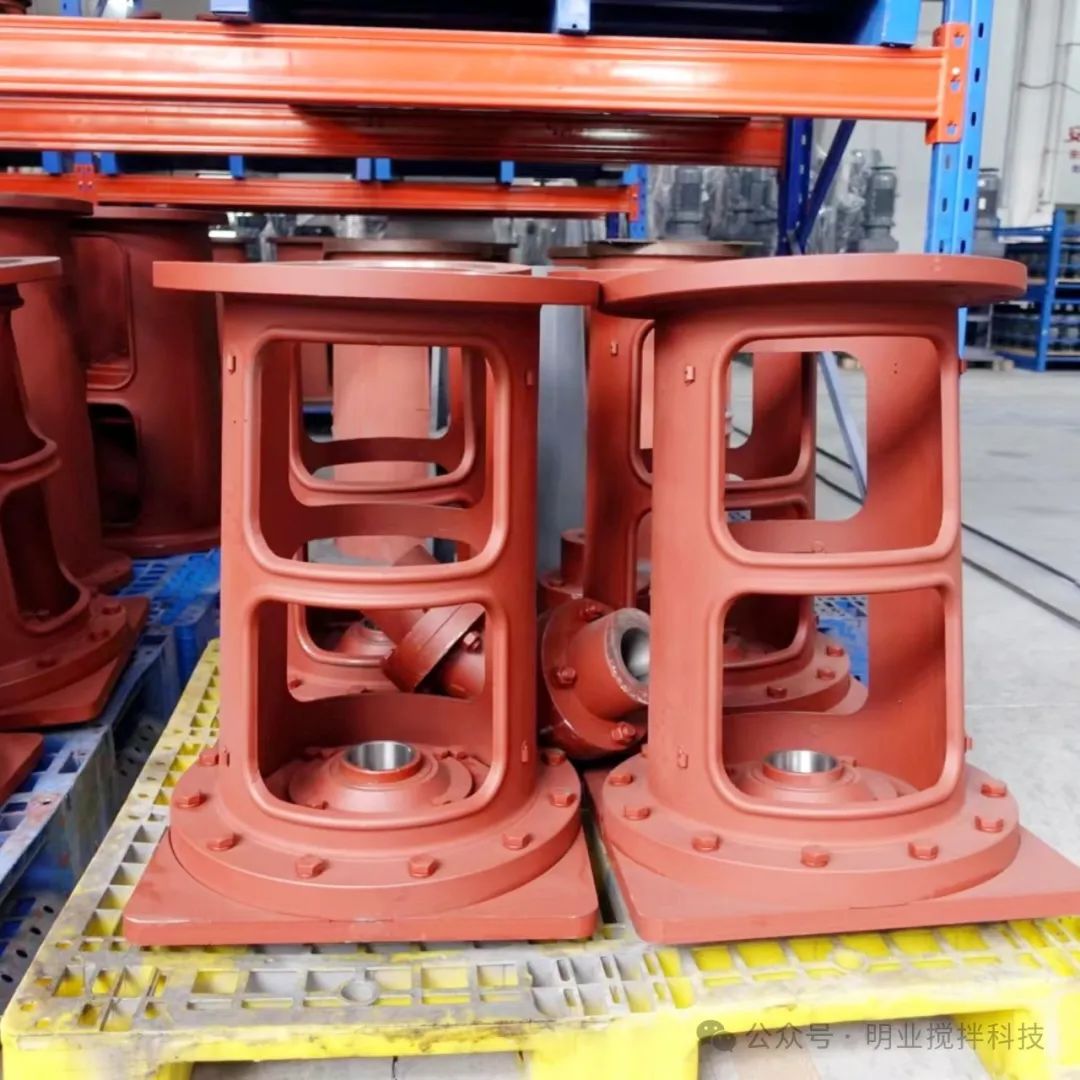

● 多数机架零件由于形状较复杂，故多采用铸件。铸铁的铸造性能好、价廉、吸振能力较强，所以在机架零件中使用极广。
● 受载情况严重的机架常用铸钢。

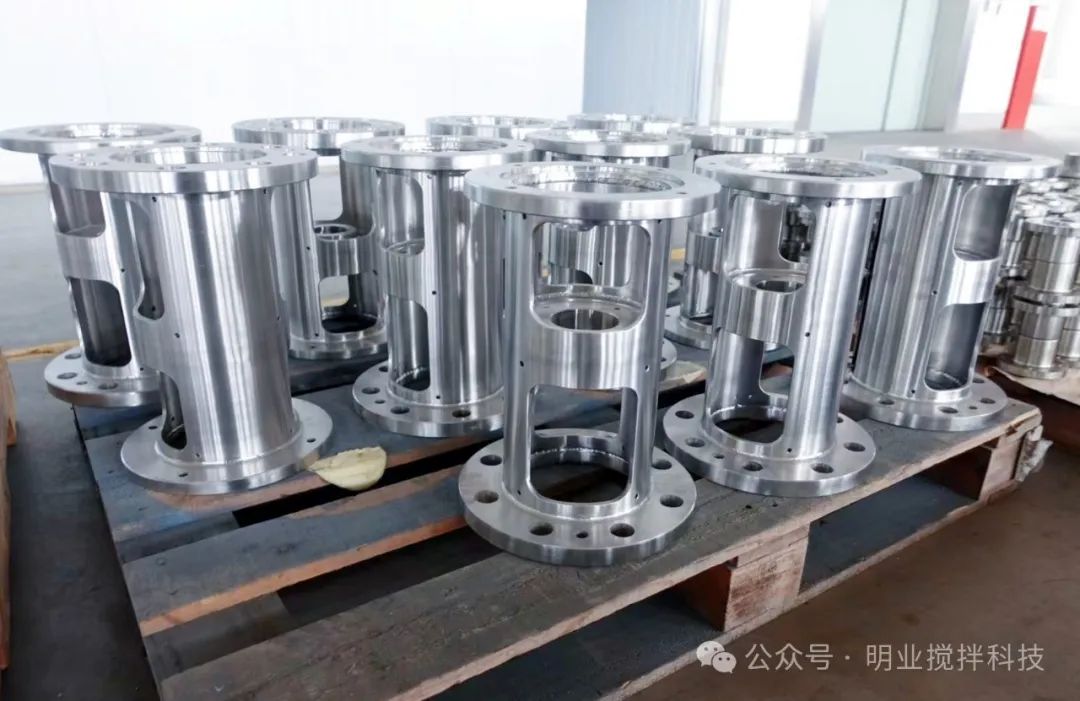

● 在载荷比较强烈、形状不很复杂、生产批量又较少时，建议采用钢材焊接机架。
二、机架的分类和选型
搅拌设备的机架应该使搅拌轴有足够的支承间距，以保证操作时搅拌轴下端的偏摆量不大。机架应保证变速器的输出轴与搅拌轴对中，同时还应与轴封装置对中。机架轴承除承受径向载荷外，还应承受搅拌器所产生的轴向力。大多数情况下，机架中间还要安装中间轴承装置，以改善搅拌轴的支承条件。机架的型式可分为无支点机架、单支点机架和双支点机架三种
。

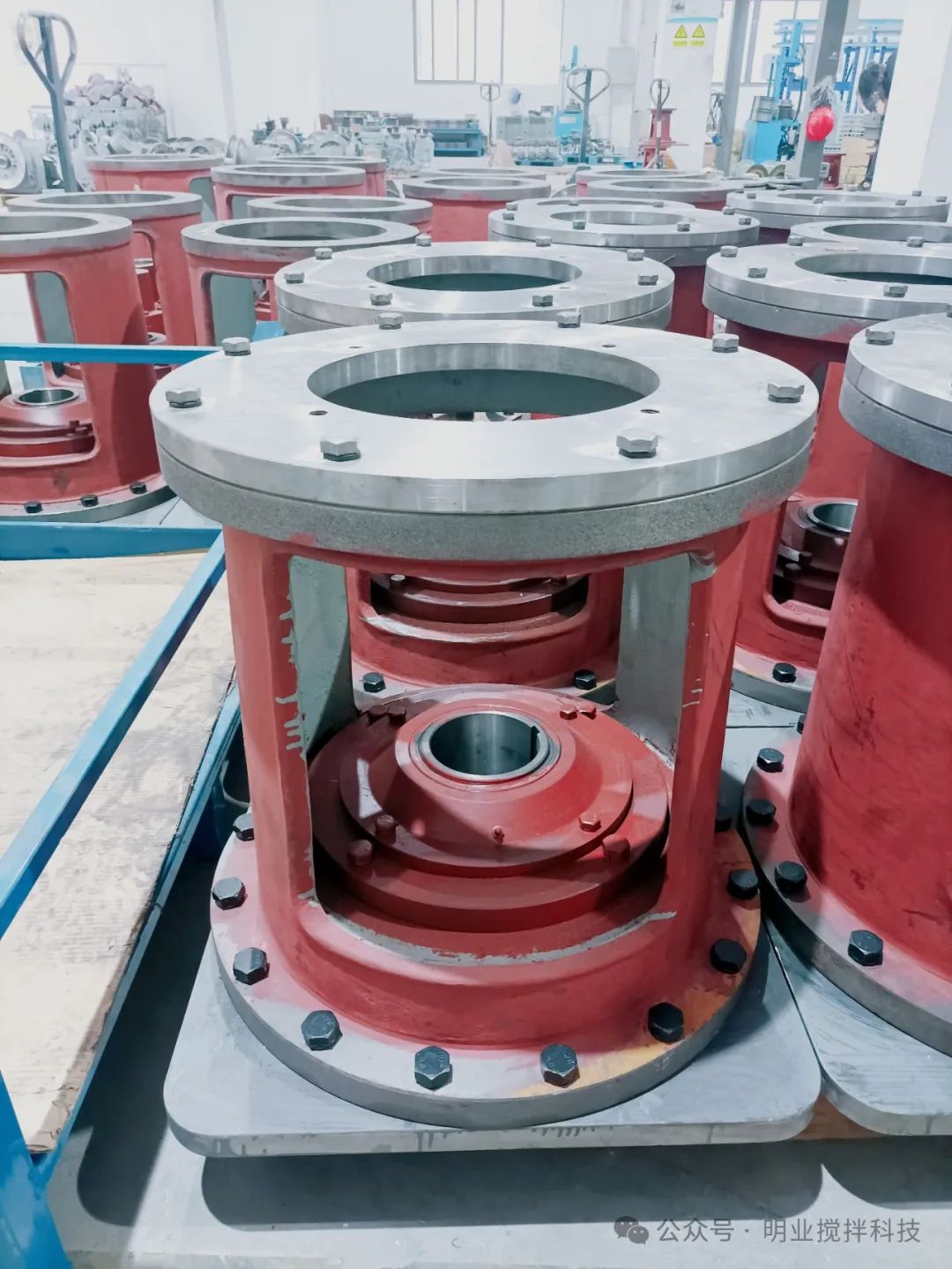

搅拌设搅拌设备的机架应该使搅 无支点机架： 机架本身无支撑点，搅拌轴系以减速机输出轴的两个轴承支点作为支撑。适用于轴向力较小或仅受径向力，搅拌负载均匀的场合。 在一些小功率和较小的轴向载荷等场合，可选用无支点机架，但同时必须满足下列条件之一： 1、电动机与变速器具备两个支点，并经计算确认轴承能够承受由搅拌轴传递而来的径向和轴向载荷者。 2、同时具备选用单支点机架条件中的①和②一④项中之一者，上、下可以组成一对轴支承。 单支点机架： 机架设有能承受双向载荷的支撑，轴向载荷全部卸到机架支撑上，能保证减速机的传动质量，延长使用寿命，适用于均匀负载、中等冲击条件下的所有搅拌作业场合。当具备下列条件之一时，可选用单支点机架： 1、电动机或变速器有一个支点，经计算可承受搅拌轴的载荷； 2、设置底轴承作为一个支点； 3、轴封本体设有可以作为支点的轴承； 4、在搅拌设备内，搅拌轴中部设有导向轴承，可以作为一个支点。 双支点机架： 机架中间设有两个独立支撑，适用于重冲击负载或对搅拌密封装置有高要求的特殊场合。减速机输出轴与搅拌轴连接必须采用弹性联轴器。 当不具备选用单支点或无支点机架的条件时，应选用双支点机架。
搅拌设备的机架应该使搅拌轴有足够的支承间距，以保证操作时搅拌轴下端的偏摆量不大。机架应保证变速器的输出轴与搅拌轴对中，同时还应与轴封装置对中。机架轴承除承受径向载荷外，还应承受搅拌器所产生的轴向力。大多数情况下，机架中间还要安装中间轴承装置，以改善搅拌轴的支承条件。机架的型式可分为无支点机架、单支点和双支点机架三种。
